美能達非接觸式3D掃描儀VIVID910
 |
- 儀器名稱：非接觸式3D掃描儀
- 儀器品牌：美能達
- 儀器型號：VIVID910
- 送貨時間：48小時內
- 標準價格：不詳
- 本站售價：洽詢
- 關鍵參數：鑄造零部件、噴射成型品的精度檢驗、零部件檢查 創建汽車懸浮液沖壓零部件等的有限要素解析數據、檢查驗證其結果 創建3D數據，對沒有3DCAD數據的采購零部件等產品進行集合檢驗(逆向工程管理) 口腔外科、整形外科、齒型方面的數據庫創建 從實物模型到創建設計數據，創建構造部件干擾檢查的數據 使用高精度樣機裝置，復制實物模型 比較本公司產品與競爭產品的區別，創建數據庫 博物館、研究機構檔案化管理 創建CAE分析數據 創建各項研究使用實物的3D數據 信息、通信工程學、表情、肌肉功能、機器人視覺、農產品的生長記錄 在影像制作 等諸多領域發揮作用。
性能參數介紹
產品信息
本產品采用激光束作用下的激光掃描方式操作。使用狹縫狀激光對輸入對象進行掃描。CCD相機接受其反射光。根據三角測距原理獲得與拍攝物體之間的距離，進行三維數據化處理。在高精度電流鏡像上對激光進行掃描，在每次掃描時實施640×480點的測量。為進行高速測量，我們采用了獨創的高速圖像處理電路，使得測量速度達到2.5秒(FAST模式下是0.3秒)另外，不僅可以輸入距離數據也可以輸入彩色圖像數據。使用旋轉過濾裝置對受光數據進行分光處理，通過距離數據和同一CCD獲得640×480點的彩色圖形數據。
高精度測定
為了計算出每臺高精度逆向掃描儀和VIVID910上的三維數據我們開發出了實施高精度調整的圖表裝置。
作為世界一流光學公司的柯尼卡美能達充分發揮特有的高新技術優勢，在光度儀、亮度儀、色彩儀上創建了符合國家標準的跟蹤式立體圖表。
主要用途
鑄造零部件、噴射成型品的精度檢驗、零部件檢查
創建汽車懸浮液沖壓零部件等的有限要素解析數據、檢查驗證其結果
創建3D數據，對沒有3DCAD數據的采購零部件等產品進行集合檢驗(逆向工程管理)
口腔外科、整形外科、齒型方面的數據庫創建
從實物模型到創建設計數據，創建構造部件干擾檢查的數據
使用高精度樣機裝置，復制實物模型
比較本公司產品與競爭產品的區別，創建數據庫
博物館、研究機構檔案化管理
創建CAE分析數據
創建各項研究使用實物的3D數據
信息、通信工程學、表情、肌肉功能、機器人視覺、農產品的生長記錄
在影像制作
等諸多領域發揮作用。
主要特征
非接觸式3D掃描儀具有的低廉的價格、相機的感覺和簡便的操作使得VIVID700/900成為標準化產品，而柯尼卡美能達在其基礎上不斷提高精度品質的VIVID910也將推向市場。(精度品質大約是VIVID900的2倍)輸入時間僅需0.3秒(FAST模式下)、可獲得±0.008mm的精度(Z軸/FINE模式下)、±0.10mm(Z軸/FINE模式下)的準確度，并且可以滿足更多的特殊要求。 為了證明掃描儀的優越性能,我們可以根據客戶的需要在每臺VIVID910上提供檢測報告書、跟蹤服務﹡1和符合ISO9000標準的高性能的測量器具。除向客戶提供報告書外，在設備出現故障時我們將無償提供替代品、對軟件定期升級并對系統進行全方位的維護支持。
另外，如果使用作為標準配件的多邊形編輯軟件從多個角度輸入三維數據，將可以自動地調整數據的位置和粘貼處理。由此，位置拼合調整功能的精度得到了更進一層的提高。
并且通過新增的動態范圍擴大模式功能，對于此前一次操作無法獲得數據的混有亮色和暗色的圖像，不需要進行表面處理，一次操作即可完成掃描處理。
※1 檢測報告書
在VIVID9i上采用了符合國家標準的以跟蹤式立體線路圖表為主的高精度調整用圖表裝置、高精度電流掃描儀等設備技術，以實現高精度、高分解化作業。
作為具有高精度、高分解性能的高端高技術產品的證明，我們根據客戶的需要在每臺VIVID910上都提供一份檢測報告書。這必將有助于客戶維護自身的ISO 9000質量保證體系的確立。
標準配件
可更換鏡頭組(TELE, MIDDLE, WIDE) 軟件 "Polygon Editing Tool" SCSI 連接線
選購件
三角架 Compact Flash 存儲卡及PCMIA 接頭 工作臺組件
旋轉臺組件
非板狀的加工件可以使用旋轉臺加工，多角編輯軟件會自動控制旋轉臺并自動調整各掃描位置，使用時特別方便。
旋轉角度可以選擇90°、60°的任意角度(必須是可整除360°的度數)。在設定成90°時，加工件幾乎很少發生重合，可以順利地加以掃描。
請注意，徒勞地減小旋轉角度只會造成過多的重合部位出現，在組合時會出現非法多角。
在VIVID900/910用旋轉臺上追加了用于對準精確位置的校正圖表
規格
|
承受重量 |
4Kg(最大可改裝成15Kg，可特制) |
|
電源 |
100V AC 50/60Hz |
|
通信協定 |
RS232C |
設置掃描附件(VIVID 900/910用)
可使VIVID 900/910的全周數據掃描“更精確、更方便”
精度更高
- 使用新開發的校正圖表可以獲得高精度的全周數據。
更方便
- 使用一個按鈕即可進行全周數據掃描。
- 也可以將VIVID 900橫向設置，用這種方法掃描可以獲得更加清楚的數據。
規格
承受重量(旋轉臺組件)：4kg
可測量的尺寸(設置用結構組件)
|
使用遠焦距時 |
使用中焦距時 |
使用寬焦距時 | ||
|
縱向放置 |
直徑 |
40～110mm |
70～180mm |
110～280mm |
|
高度 |
73～124mm |
133～233mm |
251～436mm | |
|
橫向放置 |
直徑 |
40～110mm |
70～180mm |
110～280mm |
|
高度 |
110～172mm |
197～320mm |
359～586mm |

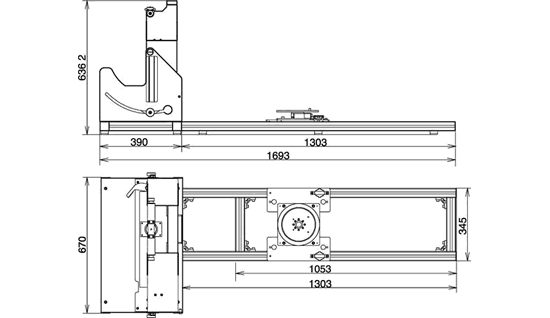

外觀尺寸圖例
重量
設置用結構組件 VI-A19:36kg 結構件部分(25kg) 導軌部分 滑板(11kg)
旋轉臺組件 SKIDS-60S:3kg
液晶濾鏡組件（VIVID300用）
由于在VIVID300上沒有液晶濾鏡，為便于使用設置成方便操作的樣式。
主要規格
|
型號名稱 |
非接觸三維掃描儀 VIVID910 | ||
|
測量方式 |
三角測量 激光掃描方式 | ||
|
AF |
像面AF(對比法)、活用AF | ||
|
受光鏡頭(可更換) |
TELE |
焦點距離f=25mm | |
|
MIDDLE |
焦點距離f=14mm | ||
|
WIDE |
焦點距離f=8mm | ||
|
圖形輸入對象的設置范圍 |
0.6～2.5m(WIDE焦距2m) | ||
|
測定輸入對象的設置范圍 |
0.6～1.2m | ||
|
激光等級 |
等級2(IEC60825-1)、等級1(FDA) | ||
|
激光掃描方式 |
電流鏡方式 | ||
|
×方向輸入領域(隨距離變化) |
TELE |
111～463mm | |
|
MIDDLE |
198～823mm | ||
|
WIDE |
359～1196mm | ||
|
×方向輸入領域(隨距離變化) |
TELE |
83～347mm | |
|
MIDDLE |
148～618mm | ||
|
WIDE |
269～897mm | ||
|
×方向輸入領域(隨距離變化) |
TELE |
40～500mm | |
|
MIDDLE |
70～800mm | ||
|
WIDE/FINE模式時 |
110～750mm | ||
|
準確度 |
X:0.22mm、Y:±0.16mm、Z:相對Z基準面±0.10mm(FINE模式時/我公司條件下) | ||
|
精度(Z、°、TYP ) |
±0.008mm(高可靠性狀態下/在我公司設備條件下) | ||
|
輸入時間 |
0.3秒(FAST模式下)、2.5(FINE模式下)、0.5(COLOR) | ||
|
傳送到主機所需時間 |
大約1秒(FAST模式下)、1.5秒(FINE模式下) | ||
|
可輸入的環境光線 |
500lx以下 | ||
|
攝像元素 |
三維數據 |
1/3英寸34萬像素幀轉換 | |
|
彩色數據 |
共享三維數據(旋轉濾鏡下的彩色分解方式) | ||
|
輸出像素?cái)?shù) |
三維數據 |
640×480(FAST模式下)、320×240(FINE模式下) | |
|
彩色數據 |
640×480 | ||
|
輸出格式 |
三維數據 |
專用格式(使用標準附件中的應用軟件變換成三維數據) | |
|
彩色數據 |
RGB24位光柵掃描數據 | ||
|
記錄媒體 |
compact flash 記憶卡 | ||
|
數據容量 |
FAST模式下 |
三維數據和彩色數據組合1.6MB/1枚 | |
|
FAST模式下 |
3.6MB/1枚 | ||
|
濾鏡 |
5.7型LCD(320×240像素) | ||
|
輸出接口 |
SCSI II(DMA對應同期傳送) | ||
|
電源 |
AC商用電源 100-240V(50-60Hz),額定0.6A(100V AC輸入時) | ||
|
外形尺寸 |
213(寬)×413(高)×271(進深)mm | ||
|
質量 |
大約11kg | ||
|
使用環境 |
確保運行的溫濕度范圍：10～40℃、相對濕度65％以下/不結露， | ||
|
保管條件下的溫濕度范圍 |
－10～50℃，相對濕度85％以下(35℃時)/不結露 | ||
